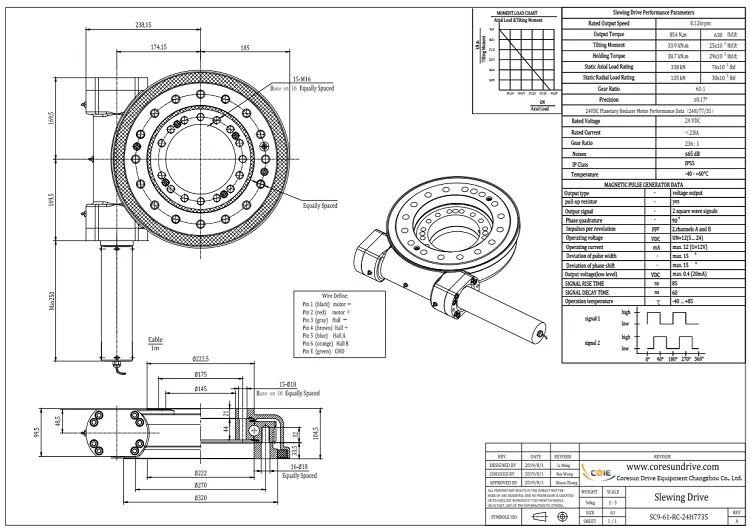

Desenhos do produto:
Modelo | SC9 | Lugar de origem | Changzhou, China |
Marca | Coresun Drive | Tipo | Anexo |
Material | 42CrMo, 50Mn | Torque de saída | 854kN.m |
Torque de inclinação do momento | 33,9 kN.m | Torque de retenção | 38,7 kN.m |
Classificação axial estática | 338 KN | Classificação radial estática | 135 KN |
Classificação axial dinâmica | 81 KN | Classificação radial dinâmica | 71 KN |
Relação de engrenagem | 61: 1 | Eficiência | 40% |
OEM | acessível | Código HS | 8483409000 |
A série de produtos SC é processada por vedação de óleo com estrutura de rotação de lábio duplo. A graxa se torna um filme líquido estável durante a operação, o que não apenas reduz a taxa de corrosão e o atrito do eixo no processo de operação, mas também aumenta o grau de proteção para IP65. O SC tem o desempenho de maior precisão de rastreamento.
A série SC adota um sistema de sem-fim e rolamento mais forte, capaz de suportar cargas axiais e radiais ao mesmo tempo e garantir a transmissão estável de sem-fim e engrenagem.
O acionamento giratório SC é usinado por um processo especial de tratamento de superfície de eletroforese e pintura. Anti-ferrugem e anticorrosão garantem que o SC seja uma boa solução para condições de trabalho rigorosas.
Com certificação CE
Produção de motor de acionamento giratório com rastreador solar
Características do acionamento giratório
Ao adotar o rolamento de giro como seu componente principal, o acionamento do giro pode suportar força axial, força radial e momento de inclinação simultaneamente. O acionamento de giro é amplamente aplicado em reboques modulares, todos os tipos de guindastes, plataforma de trabalho aéreo, sistemas de rastreamento solar e sistemas de energia eólica.
As caixas de engrenagens elétricas e planetárias podem ser projetadas de acordo com os requisitos do cliente. O acionamento giratório tem a vantagem de economizar espaço nas instalações, capacidade máxima de carga em um design compacto, vida útil extensa e custos de manutenção reduzidos.
Glossário
1) Torque do momento de inclinação: Torque é a carga multiplicada pela distância entre a posição da carga e o centro do rolamento de giro. Se o torque gerado pela carga e a distância for maior que o torque do momento de inclinação nominal, o acionamento do giro será revertido.
2) Carga radial: Carga vertical ao eixo do rolamento de giro
3) Carga axial: Carga paralela ao eixo do rolamento de giro
4) Torque de retenção: é o torque reverso. Quando o inversor está girando inversamente e as peças não estão danificadas,
5) O torque máximo alcançado é chamado torque de retenção.
6) Bloqueio automático: Somente quando carregado, o acionamento giratório não é capaz de inverter a rotação e é chamado de bloqueio automático.
--O cliente pode escolher o motor de acordo com a nossa dimensão de conexão de acionamento giratório já projetada.
- Nós podemos projetar a estrutura de conexão de acordo com a dimensão de conexão do motor do cliente.
- Nós podemos ajudar a fornecer as peças inteiras com motor hidráulico, motor DC, motor CA, motor de passo ou servomotor.
